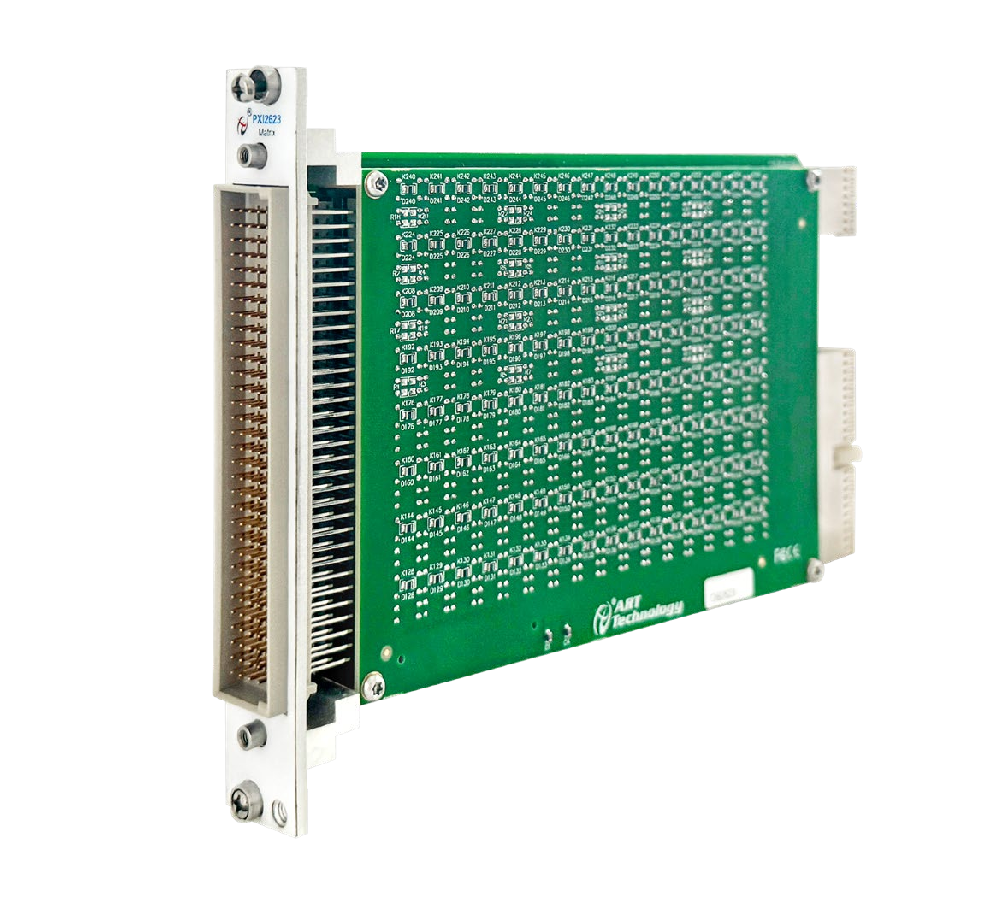

PXI2623/PXI2623A/PXI2623B


價格： 元

PXI2623系列（PXI2623/PXI2623A/PXI2623B）矩陣開關卡，采用 PXI 總線設計，提供 2 線兩組 4×32、8×32、4×64 等多種矩陣拓?fù)淇蛇x。搭載高性能機電繼電器，支持最大 150V 切換電壓、60W 切換功率及 2A 電流，兼具低熱偏移與高信號完整性，適用于精密測量與大功率信號切換場景。板載繼電器計數功能可預警使用壽命，適配多系統平臺，為自動化測試、工業控制等領域提供靈活可靠的信號路由解決方案。

類別參數細分PXI2623 規格PXI2623A 規格PXI2623B 規格
基本信息總線類型PXI 總線PXI 總線PXI 總線
板卡尺寸3U，單槽，160mm×100mm3U，單槽，160mm×100mm3U，單槽，160mm×100mm
連接器DIN41612-160PDIN41612-160PDIN41612-160P
支持操作系統Windows XP/7/8.1/10、Linux、RTWindows XP/7/8.1/10、Linux、RTWindows XP/7/8.1/10、Linux、RT
拓?fù)浣Y(jié)構矩陣類型2 線兩組 4×32 矩陣2 線 8×32 矩陣2 線 4×64 矩陣
輸入特性最大切換電壓（通道間 / 對地）150V（CAT I）150V（CAT I）150V（CAT I）
最大切換功率（單通道）60W，62.5VA60W，62.5VA60W，62.5VA
最大切換 / 承載電流（單通道）2A2A2A
最大模塊電流8A8A8A
直流路徑電阻最初＜1Ω，壽命終止≥2Ω最初＜1Ω，壽命終止≥2Ω最初＜1Ω，壽命終止≥2Ω
熱電動勢＜9μV＜9μV＜9μV
最小電流10μA10μA10μA
開關帶寬≤10MHz≤10MHz≤10MHz
觸發特性輸入端PXI_TRIG<0..7>PXI_TRIG<0..7>PXI_TRIG<0..7>
外部觸發輸入特性內部電源上拉 100KΩ 電阻內部電源上拉 100KΩ 電阻內部電源上拉 100KΩ 電阻
濾波最小脈沖寬度150ns150ns150ns
輸出端PXI_TRIG<0..7>PXI_TRIG<0..7>PXI_TRIG<0..7>
輸出脈沖寬度2us2us2us
前面板標稱電壓 / 電流+3.3V TTL，8mA+3.3V TTL，8mA+3.3V TTL，8mA
繼電器特性繼電器類型機電繼電器（非自鎖型）機電繼電器（非自鎖型）機電繼電器（非自鎖型）
觸點材質銀、鈀、金銀、鈀、金銀、鈀、金
操作 / 釋放時間（20℃）最大 3ms最大 3ms最大 3ms
同時驅動限制90 個繼電器90 個繼電器90 個繼電器
機械壽命10?周期10?周期10?周期
電氣壽命（典型值）5×10?周期（125VDC，0.24A，30W）等多種工況5×10?周期（125VDC，0.24A，30W）等多種工況5×10?周期（125VDC，0.24A，30W）等多種工況
環境與功耗工作溫度0℃~50℃0℃~50℃0℃~50℃
工作濕度10%~90% RH（無結露）10%~90% RH（無結露）10%~90% RH（無結露）
存儲溫度 / 濕度-40℃~70℃；5%~85% RH（無結露）-40℃~70℃；5%~85% RH（無結露）-40℃~70℃；5%~85% RH（無結露）
最大高度2000 米2000 米2000 米
功耗（+5V）靜態 10W，繼電器瞬態最大 15W靜態 10W，繼電器瞬態最大 15W靜態 10W，繼電器瞬態最大 15W
