模擬量輸入通道數16通道（RSE、NRSE）、8通道（DIFF）分辨率16bit存儲器深度4K點FIFO采集速率高達250Ksps校準方式軟件自動校準通道掃描方式異步循環掃描采樣模式按需單點采樣、有限點采樣、連續采樣量程±10V、±5V、±2V、±1V觸發方式開始觸發、參考觸發、暫停觸發觸發類型模擬邊沿、模擬窗、數字邊沿耦合方式

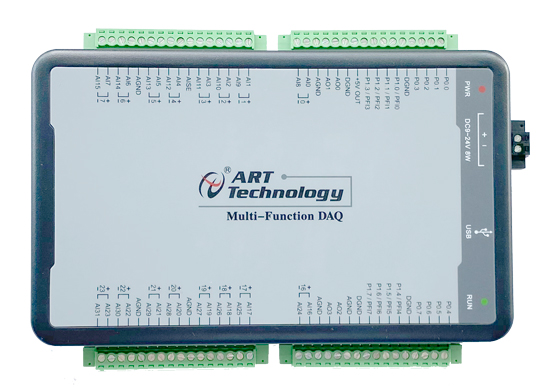

USB3160A/USB3161A 是阿爾泰科技推出的兩款高性能、多功能數據采集模塊，可實現模擬量輸入、模擬量輸出、數字量輸入輸出、計數器等多種功能，適用于工業測量、自動化測試、科研實驗等多種場景的數據采集與控制任務。
模擬量輸入 | 通道數 | 16通道（RSE、NRSE）、8通道（DIFF） | |
分辨率 | 16bit | ||
存儲器深度 | 4K 點FIFO | ||
采集速率高達 | 250Ksps | ||
校準方式 | 軟件自動校準 | ||
通道掃描方式 | 異步循環掃描 | ||
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | ||
量程 | ±10V、±5V、±2V、±1V | ||
| 觸發方式 | 開始觸發、參考觸發、暫停觸發 | ||
觸發類型 | 模擬邊沿、模擬窗、數字邊沿 | ||
耦合方式 | 直流耦合 | ||
輸入阻抗 | 1GΩ | ||
模擬量輸出 | 通道數 | 4路 | |
分辨率 | 14bit | ||
采樣范圍 | ±10V、±5V | ||
采集速率高達 | 500Ksps | ||
校準方式 | 軟件自動校準 | ||
生成模式 | 單點（按需）生成、有限點生成、連續生成 | ||
觸發方式 | 開始觸發、暫停觸發 | ||
觸發類型 | 數字邊沿 | ||
數字量 | 通道數 | 16 Line | Port0：8 Line |
| |||
電氣標準 | TTL兼容 | ||
配置方式 | 程控I/O方向與狀態 | ||
默認上電狀態 | 用戶可配置 | ||
輸入輸出邏輯電平 | 高電平：高達5V，低至3V 低電平：高達0.8V，低至0V | ||
單通道驅動能力高達 | -20mA @ Source電流 25mA @Sink電流 | ||
CTR計數器 | 通道數 | 2路多功能計數器 | |
計數器位數 | 32位 | ||
計數器源 | |||
輸入頻率高達 | 5MHz | ||
電平脈寬低至 | 100nS | ||
電氣標準 | TTL電平 | ||
采樣方式 | CI：按需單點采樣 | ||
CO：單點（按需）生成、有限點生成、連續生成 | |||
接口：采用 USB3.0 Super Speed 總線，傳輸速率達 5Gb/s；配備帶固定螺栓的 3.5mm 間距端子連接器。
電源：外部供電支持 9V-24V（≥8W），具備過流、過壓、防反接保護。
工作環境：工作溫度 0℃-50℃，存儲溫度 - 20℃-70℃；工作相對濕度 10%-90% RH（無結露），存儲相對濕度 5%-95% RH（無結露）。
1. 驅動與開發套件
ART-DAQ：阿爾泰科技專用驅動程序及開發套件，支持設備的各種數據采集與控制功能。
支持系統：Windows 10/8/7/XP，LabVIEW RT（Linux 請咨詢技術支持）。
支持語言：C/C++、LabVIEW 等，提供 VC、C#、LabVIEW 編程范例
2. 軟件功能
提供模擬量輸入 / 輸出、數字量輸入 / 輸出、計數器等功能的配置與控制接口，支持多種采樣模式（按需單點、有限點、連續采樣）和觸發模式（軟件觸發、數字觸發等）。
工業測量：可用于生產線的溫度、壓力、流量等參數監測。
自動化測試：適用于電子設備、傳感器等的性能測試與驗證。
科研實驗：滿足物理、化學等實驗中的數據采集與分析需求。
其他場景：如醫療設備監測、環境監測等領域。
產品包裝包含：USB316xA 板卡 1 個、阿爾泰科技軟件光盤 1 張（含 ART-DAQ 安裝包、電子版用戶手冊）。
保修政策：產品自出廠之日起，2 年內若因質量問題（非人為損壞）可免費維修。
返修注意事項：返修時需隨產品一同寄回質保卡和用戶問題描述單，以便快速處理。
設備支持多卡同步功能，可通過主從卡級聯、共同外觸發或外時鐘實現同步采樣。
安裝與使用時需注意靜電防護，避免觸碰電子元件，遵守操作規范以確保設備性能與壽命。
