基于PXI震動分析平臺

一、系統簡介

本轉動式震動平臺主要利用電極轉子的非平衡轉動，從而導致了旋轉板的作用，由于不同的轉動頻率從而導致的幅度改變，從而實現了震動平臺的實現！

二、系統原理：

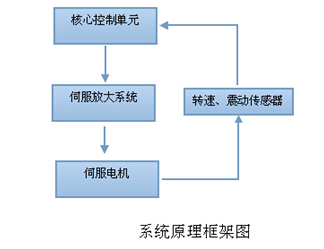

本系統主要采用阿爾泰科技PXi工業級控處理平臺，采用I7處理器，應用了PXI總線的高穩定性，從而保證了系統硬件的可靠性能，適合于在環境條件比較惡劣的環境中進行工作，采用這種平臺滿足震動行業的測試條件,在系統中由PXi機箱、控制器、模擬量采集卡、運動控制卡、編碼器卡構成，系統基本原理如下

三、系統實現基本功能

振動臺震動頻率：0-20K；

震動幅度：0-60MM；

震動方向：前后震動、上下震動、左右震動；

振幅采集：8通道高速幅度采集，通道采樣頻率80M；

配套軟件：震動條件的設置，震動幅度以及其他數據分析以及處理，保存實時震動幅度，同時具有頻譜分析以及其他客戶分析算法

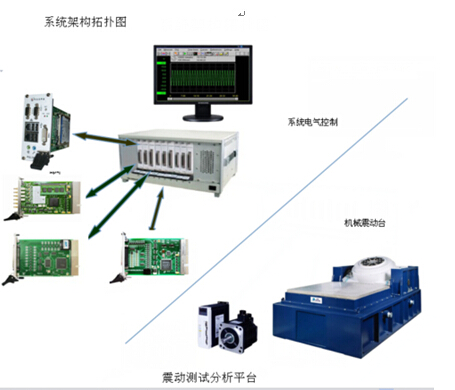

四、系統架構拓?fù)鋱D

五、系統配置

序號	硬件平臺	型號	備注
1	PXI機箱	PXIC-7310
2	控制器	PXI7683
3	運動控制卡	PXI-1020
4	模擬量采集卡	PXI8512
5	編碼器卡	PXI2394
6	伺服電機	臺達
7	振動臺	非標定制
