基于485、以太網總線計量系統
一、系統簡介
本系統是基于以太網總線，利用分布式采集器實現的打印數據計量，具有分布式能力強，傳輸速度遠的特性！在本系統中主要利用阿爾泰的DAM-E3070D而設計
二、網絡結構
A、網絡原理：為了保證采集數據的分散性，我們用分布式采集模塊，對各個機臺的計數值進行統計，在同一個車間中通過RS485總線（可以掛256個設備以及通訊距離理論在1200米），每個車間有個監控主機，如果監控主機采集本車間或者一定數據量的車間的各個采集模塊的數據，然后通過TCP/Ip的協議方式傳輸給數據服務器，由于服務器和LED先是發布通過連接，從而本系統實現了從數據采集到顯示！
B、系統網絡拓?fù)鋱D
A、單個車間網絡結構圖

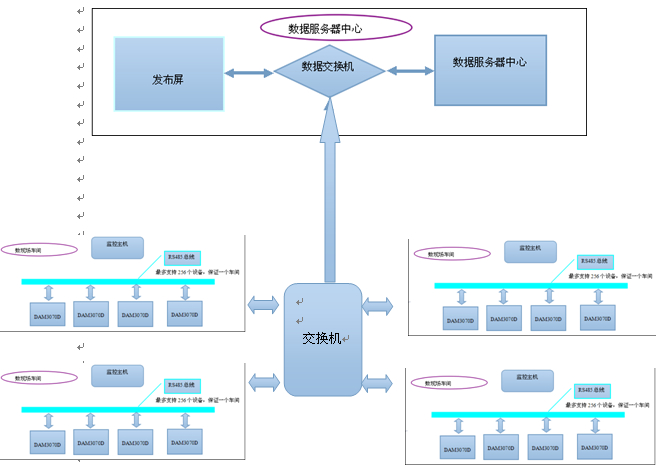

B、多車間網絡結構圖

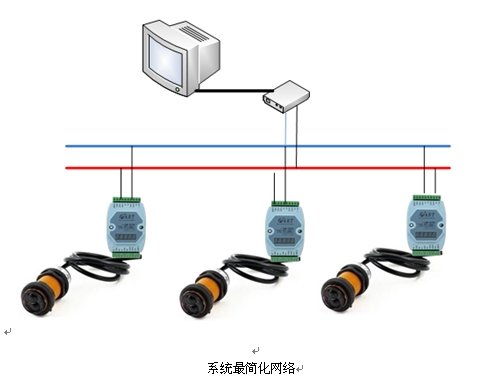

三、采集系統簡化圖
