1.1應用背景介紹

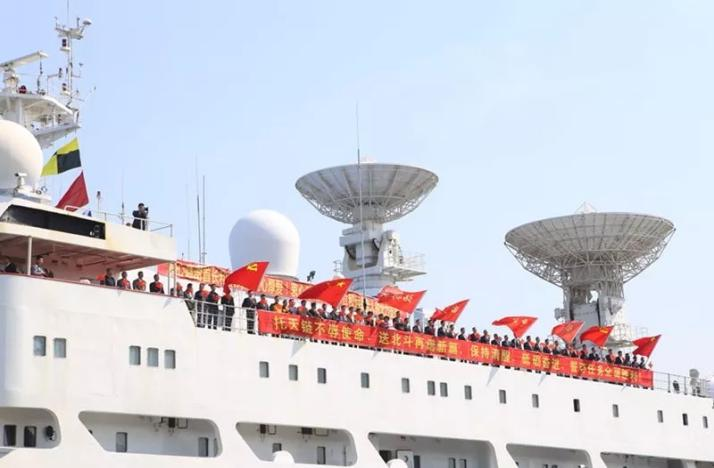

雷達預警、深空探測、衛星通訊等領域均離不開大口徑天線，大型天線具有體積龐大、結構復雜，使用環境惡劣的特點，天線健康診斷很有必要，傳動系統故障檢測尤為重要。
1.2健康診斷的意義
通過采集天線振動配電、振動和周圍環境因素，經FFT等，可對故障點進行診斷，優化算法可預警故障，關鍵時刻不掉鏈子。

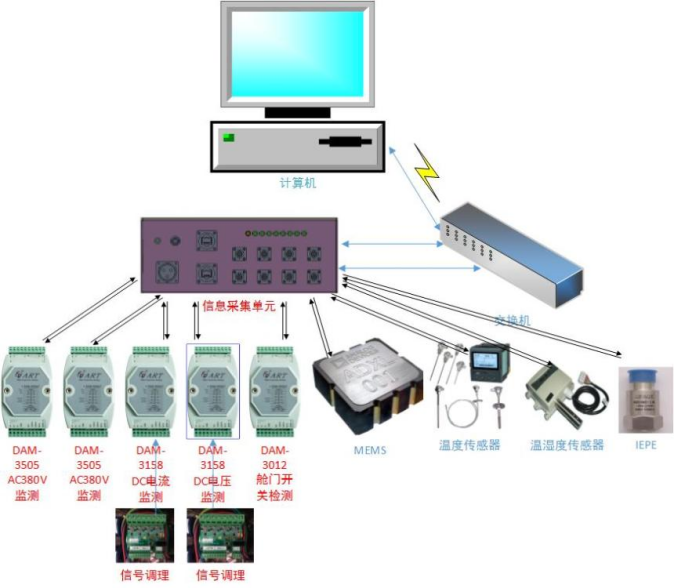

1.3健康診斷系統框圖
1.4公司產品應用

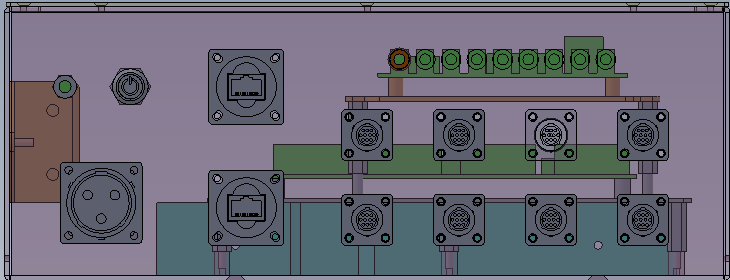

依托我公司產品和技術，為客戶提供健康診斷數據采集部分，采集系統采用AC220V供電，機箱內集成開關電源輸出DC24V為板卡和外接傳感器供電，通過網口，經交換機將數據傳到監控計算機。
（1）NET8814——8路同步采集，獨立的 4mA IEPE激勵源
（2）SC5061——1路百兆網口，4路RS-232，4路422/485串口
（3）DAM-3505A——三相全參數交流電量采集模塊
（4）DAM-3158H——8路模擬量采集模塊
（5）定制信號調理模塊——±500V、±50A轉標準信號
