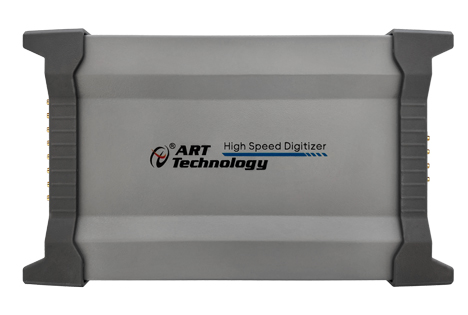

NET8506/NET8516多功能同步采集卡，支持 1 - 16 路模擬輸出通道、8 - 48 路雙向數字量通道，分辨率 8 - 16 位可選，最大更新速率達 2M 。具備計數器通道、多電壓范圍及 FIFO 緩存，通道可隔離。適用于工業測控、實驗室測試等場景，精準采集與輸出信號，解決多參數同步采集、復雜環境信號交互難題，助力高效數據獲取與分析 。
| 類別 | 參數細分 | NET8506 規格 | NET8516 規格 |
| AI 模擬量輸入 | 通道數 | 4 路（支持配置：0、01、0123） | 4 路（支持配置：0、01、0123） |
| 分辨率 | 16bit | 16bit | |
| 采樣速率 | 40MS/s | 80MS/s | |
| 輸入量程 | ±5V、±1V | ±5V、±1V | |
| 輸入阻抗 | 1MΩ、50Ω（程控選擇） | 1MΩ、50Ω（程控選擇） | |
| 耦合方式 | 直流耦合、交流耦合（軟件可選） | 直流耦合、交流耦合（軟件可選） | |
| 模擬帶寬（-3dB 典型值） | 20MHz | 40MHz | |
| 觸發功能 | 觸發源 | 軟件觸發、模擬觸發（ATR）、數字觸發（DTR）、同步信號觸發 | 軟件觸發、模擬觸發（ATR）、數字觸發（DTR）、同步信號觸發 |
| 觸發模式 | 中間觸發、后觸發、預觸發、硬件延時觸發、重復觸發 | 中間觸發、后觸發、預觸發、硬件延時觸發、重復觸發 | |
| 觸發方向 | 上升沿、下降沿、上下邊沿均觸發 | 上升沿、下降沿、上下邊沿均觸發 | |
| 時鐘特性 | 采樣時鐘源 | 內部時鐘、外部時鐘 | 內部時鐘、外部時鐘 |
| 外部時鐘頻率范圍 | 10MHz-40MHz（正弦波、方波） | 10MHz-80MHz（10-40MHz 支持正弦波 / 方波，40-80MHz 支持正弦波） | |
| 數據存儲與傳輸 | 板載內存 | 2GB（四通道共享） | 2GB（四通道共享） |
| 傳輸方式 | DMA 傳輸 | DMA 傳輸 | |
| 以太網特性 | 網絡類型 | 1000M 以太網 | 1000M 以太網 |
| 協議 | TCP/IP | TCP/IP | |
| 默認 IP 地址 | 192.168.1.4 | 192.168.1.4 | |
| 供電與功耗 | 輸入電壓 | 8V-24V DC（≥30W） | 8V-24V DC（≥30W） |
| 最大功耗 | 30W | 30W | |
| 環境要求 | 工作溫度 | 0℃-50℃ | 0℃-50℃ |
| 工作濕度 | 10%-90% RH（無結露） | 10%-90% RH（無結露） |
